Подключение NVMe SSD: изучаем особенности стандарта M.2
2020.08.18

Современные твердотельные накопители, поддерживающие интерфейс NVMe, выполняются в форм-факторе M.2, ранее известном под куда более громоздким (и «скромным») названием NGFF, что расшифровывается как «Next Generation Form Factor» («форм-фактор следующего поколения»). Стандарт пришел на смену mSATA и Mini PCI-E и изначально применялся для установки карт расширения (WiFi-адаптеров, 3G/4G-модемов, GPS-модулей) в ультрабуки и неттопы. Однако в настоящий момент слот M.2 можно отыскать практически на любой материнской плате верхнего ценового сегмента, а используется он преимущественно для подключения высокопроизводительных твердотельных накопителей.

Главной «фишкой» M.2 является его универсальность: на разъем выводятся шины PCI Express (2 или 4 линии), SATA и даже USB, что позволяет подключать широчайший спектр разнообразных устройств. Типоразмеры последних могут существенно варьироваться: от 12 до 30 мм в ширину и от 16 до 110 мм в длину. Габариты того или иного модуля указываются в его описании следующим образом:

M.2 Type WWLL или M.2 WWLL

Здесь WW — ширина, а LL — длина в миллиметрах. Так, например, твердотельный накопитель WD Black SN750 имеет приписку «M.2 2280», что означает: ширина SSD равна 22 мм, а длина — 80 мм.

Подключение NVMe SSD: изучаем особенности стандарта M.2

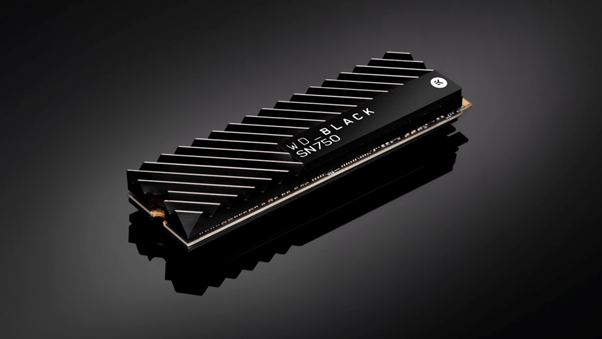

Габаритные размеры твердотельных накопителей WD Black SN750 составляют 22×80 мм

Все современные SSD, рассчитанные на установку в слот M.2, имеют ширину 20 мм, а вот их длина может различаться, что необходимо учитывать перед покупкой. Дело в том, что контакты разъема подпружинены, и чтобы накопитель нормально встал в слот, его требуется закрепить с противоположной стороны с помощью винта, для которого должна быть предусмотрена специальная прорезь.

На материнских платах верхнего ценового сегмента, как правило, существует несколько отверстий под фиксирующий винт, что позволяет установить практически любой накопитель. Например, в Asus Maximus VIII Ranger можно поставить SSD длиной 42, 60, 80 или 110 мм.

Подключение NVMe SSD: изучаем особенности стандарта M.2

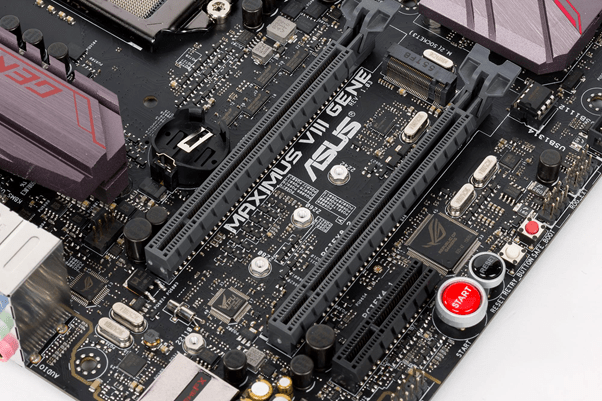

Asus Maximus VIII Ranger имеет полный набор монтажных отверстий для SSD разной длины

Системные платы попроще не могут похвастаться подобным разнообразием. На тот же Asus Z97-A можно поставить лишь два типа SSD: длиной 60 или 80 мм. А поскольку рядом расположены разъем PCI Express и коннектор для кулера, накопитель 110 мм даже не выйдет «приколхозить»: он просто не сможет встать в нужное положение.

Подключение NVMe SSD: изучаем особенности стандарта M.2

К Asus Z97-A можно подключить только твердотельные накопители длиной 60 или 80 мм

Совместимость слотов и коннекторов M.2

Однако типоразмер самого накопителя — отнюдь не единственный фактор, который следует учитывать как при покупке SSD, так и при выборе материнской платы. Также необходимо убедиться в том, что коннектор устройства и слот M.2 совпадают по ключам.

Всего существует 12 ключей, обозначаемых заглавными латинскими буквами (от A до M). Но не беспокойтесь: для подключения SSD используются только два (B и M), а также их комбинация (B+M). Различия между разными типами ключей наглядно отображены на картинке ниже.

Подключение NVMe SSD: изучаем особенности стандарта M.2

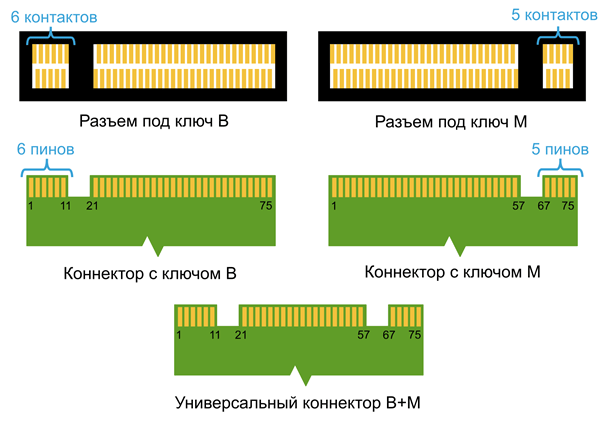

Схема коннекторов и разъемов B, M и B+M

Как нетрудно догадаться, ключи B и M физически несовместимы: вы не сможете установить твердотельный накопитель с ключом M в слот B и наоборот. Присутствуют различия и в поддерживаемых логических интерфейсах: разъемы типа B способны работать с устройствами PCI Express только в двухканальном режиме, тогда как разъемы типа M поддерживают PCI-E x4, что делает их пригодными для подключения NVMe SSD.

Звучит достаточно сложно, не так ли? Чтобы не запутаться, запомните два факта:

  1. современные материнские платы снабжены разъемом M.2 с ключом M, причем такой слот поддерживает и NVMe-, и SATA-накопители;
  2. актуальные модели SSD с логическим интерфейсом SATA, выполненные в форм-факторе M.2, имеют универсальный коннектор B+M, что позволяет подключать их и к платам с разъемом типа M, и к платам с разъемом типа B.

Рассмотрим конкретный пример. Упомянутые нами в предыдущей статье твердотельные накопители WD Blue доступны в двух форм-факторах: 2,5 дюйма (идентичны по габаритам и способу подключения винчестерам для ноутбуков) и M.2 2280.

Подключение NVMe SSD: изучаем особенности стандарта M.2

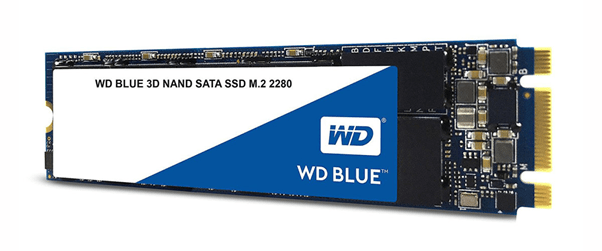

Твердотельный накопитель WD Blue M.2 2280 с интерфейсом SATA

На приведенном выше изображении отчетливо видно, что SSD имеет коннектор с ключом B+M. Это делает его совместимым как с B-, так и с M-слотами. Поскольку твердотельный накопитель использует интерфейс SATA и не зависит от количества линий PCI Express, он будет демонстрировать одинаковую производительность в обоих случаях.

Напротив, высокопроизводительные SSD WD Black SN750 используют интерфейс NVMe и задействуют сразу четыре канала PCI Express. Вырез на контактной площадке помогает безошибочно определить, что перед нами коннектор типа M.

Подключение NVMe SSD: изучаем особенности стандарта M.2

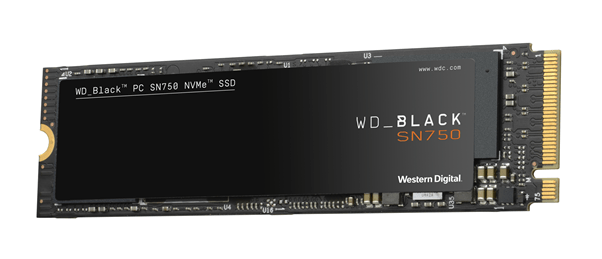

Твердотельный накопитель WD Black SN750 имеет типоразмер M.2 2280 и коннектор типа M

Такое устройство совместимо только с разъемом M.2 с ключом M: установить его в слот типа B не выйдет ни при каких обстоятельствах.
